電動葫蘆常用的工字鋼軌道尺寸型號
運行式鋼絲繩電動葫蘆多配套各型號單梁起重機、懸臂吊、小型龍門架使用，對照電動葫蘆常用的工字鋼軌道尺寸型號，可以幫助客戶選擇合適的工字鋼梁軌道。例如：0.5噸的電動葫蘆可以選擇的工字鋼軌道為16-28b，通過對照表可以核對可以找到合適的軌道或電動葫蘆，簡單易學。
電動葫蘆在建筑、冶金、礦山、物流、鋼廠、設備制造中發揮著重要作用，作為起重設備，多安裝在工字鋼軌道上使用。需要注意的是每種型號的鋼絲繩電動葫蘆所用的工字鋼軌道的型號，都規定到一定的范圍，在產品樣本中可以查到。在此范圍外的工字鋼都不能采用。因為達不到此范圍，翼緣太狹，鋼絲繩電動葫蘆的車輪會從軌道上向外脫落出軌，造成事故。如果選用超過范圍，翼緣太寬，鋼絲繩電動葫蘆車輪無法安裝在軌道上。

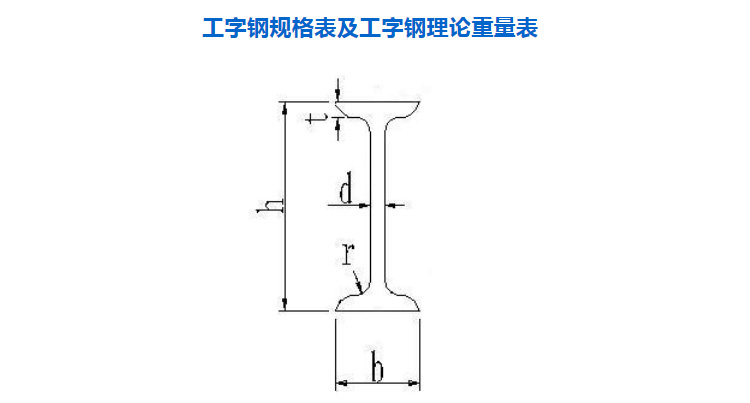

工字鋼又稱鋼梁，橫截面為工字形的長條鋼材，它的規格腰高(h)，腿寬(b)，腰厚(d)表示，單位為mm。比如工160*88*6，表示腰高為160毫米，腿寬為88毫米，腰厚為6毫米的工字鋼。工字鋼的型號表示腰高的厘米數，如工16#。腰高相同有幾種不同腿寬和腰厚，需在型號右邊加a，b，c來區別。

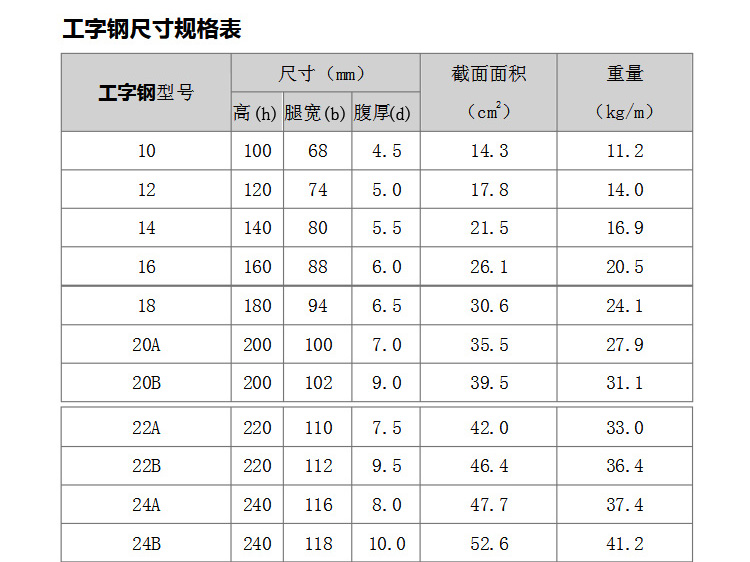

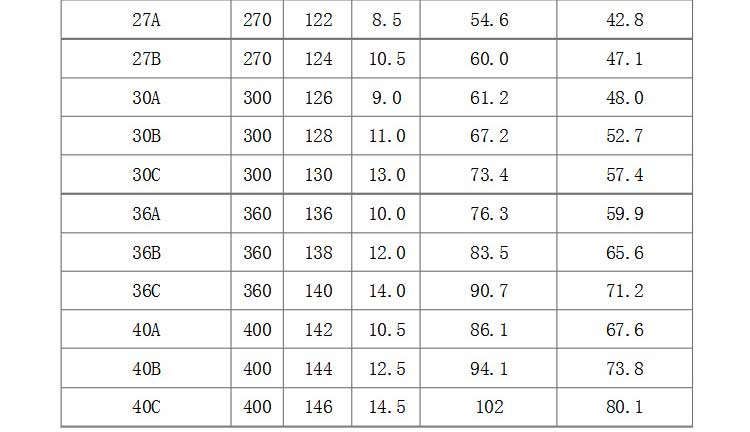

工字鋼軌道尺寸型號
工字鋼型號16；尺寸：高(h)：160mm、腿寬(b)：88mm、腹厚(d)：6.0mm。
工字鋼型號18；尺寸：高(h)：180mm、腿寬(b)：94mm、腹厚(d)：6.5mm。
工字鋼型號20A；尺寸：高(h)：200mm、腿寬(b)：100mm、腹厚(d)：7.0mm。
工字鋼型號20B；尺寸：高(h)：200mm、腿寬(b)：102mm、腹厚(d)：9.0mm。
工字鋼型號22A；尺寸：高(h)：220mm、腿寬(b)：110mm、腹厚(d)：7.5mm。
工字鋼型號22B；尺寸：高(h)：220mm、腿寬(b)：112mm、腹厚(d)：9.5mm。
工字鋼型號24A；尺寸：高(h)：240mm、腿寬(b)：116mm、腹厚(d)：8.0mm。
工字鋼型號24B；尺寸：高(h)：240mm、腿寬(b)：118mm、腹厚(d)：10.0mm。
工字鋼型號27A；尺寸：高(h)：270mm、腿寬(b)：122mm、腹厚(d)：8.5mm。
工字鋼型號27B；尺寸：高(h)：270mm、腿寬(b)：124mm、腹厚(d)：10.5mm。
工字鋼型號30A；尺寸：高(h)：300mm、腿寬(b)：126mm、腹厚(d)：9.0mm。
工字鋼型號30B；尺寸：高(h)：300mm、腿寬(b)：128mm、腹厚(d)：11.0mm。
工字鋼型號30C；尺寸：高(h)：300mm、腿寬(b)：130mm、腹厚(d)：13.0mm。
CD1型鋼絲繩電動葫蘆、MD1型鋼絲繩電動葫蘆常用的工字鋼軌道型號：0.25噸工字鋼軌道為16-22b；0.5噸工字鋼軌道為16-28b；1噸工字鋼軌道為16-28b；2噸工字鋼軌道為20a-32c；3噸工字鋼軌道為20a-32c；5噸工字鋼軌道為25a-45c；10噸工字鋼軌道為32a-63c；16噸工字鋼軌道為45a-63c；20噸工字鋼軌道為63c以上。
電動葫蘆常用的工字鋼軌道尺寸型號，文章由電動葫蘆網站更新如轉載請注明出處。www.kpubcju.cn，河北悍象主營鋼絲繩電動葫蘆,環鏈電動葫蘆,防爆電動葫蘆,手拉葫蘆,手扳葫蘆,卷揚機,MD型簡易門式起重機,電動吊籃等。咨詢訂購聯系電話：15703121233，歡迎實地考察。
